現場事例４

• 　UPS　：500kW/415V　性能試験
• 敷設距離：20m

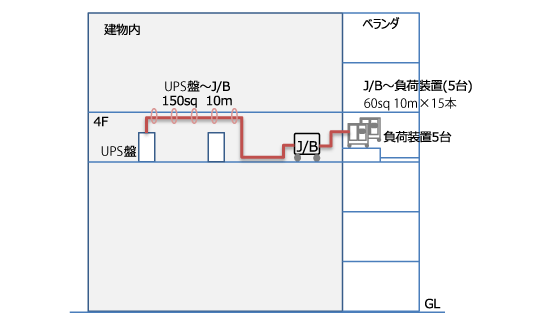

• 敷設条件：UPS盤～J/B間：150sq 10m×6本（空中配線）　　　　　　 J/B～装置間：60sq　10m×15本
• 試験時間：敷設（前日）、試験後撤去

• ケーブル：盤～J/B間150sq 10m×6　　　　　　　J/B～装置間：60sq 10m×15
• 装　 置　：低圧100kW×5、J/B×1

• 敷設・撤去：2名（1H）
• 試験：UPS設置後の性能試験（立会試験）　　　　　10・25・50・75・100%の能力確認

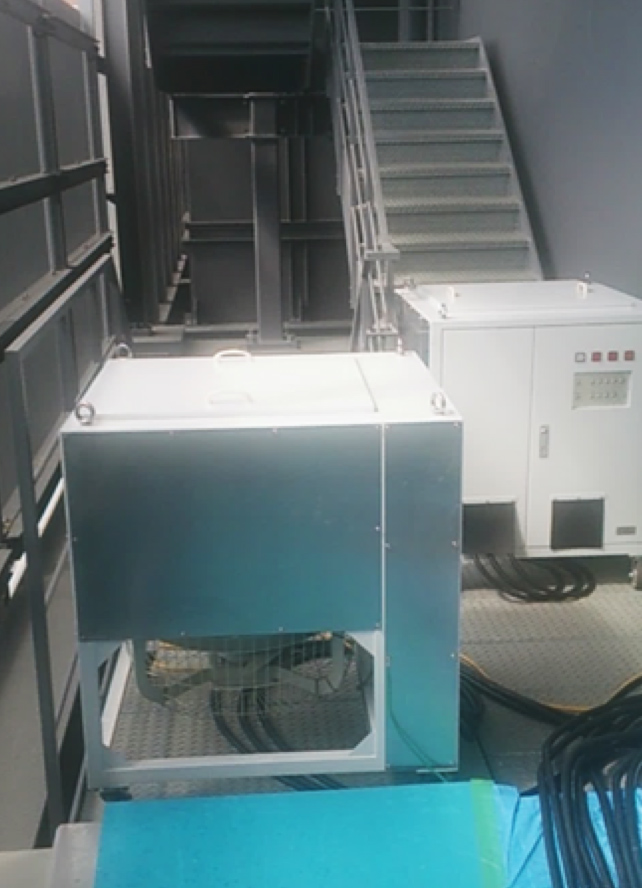

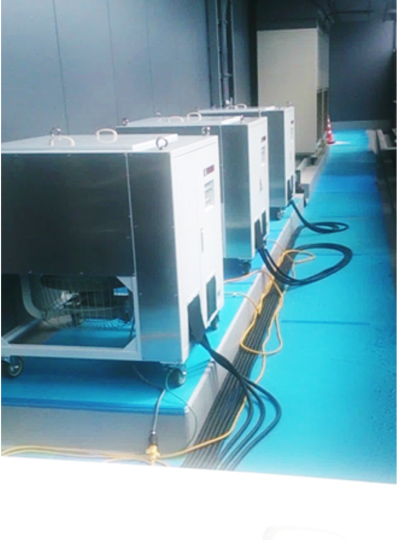

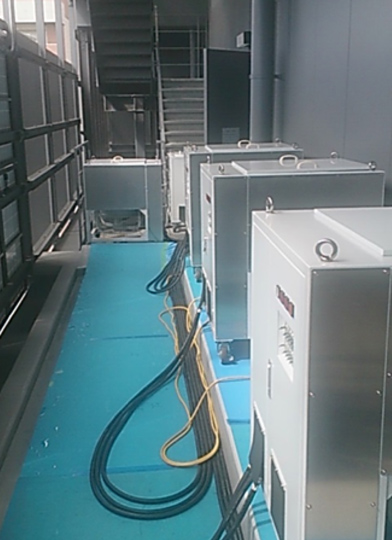

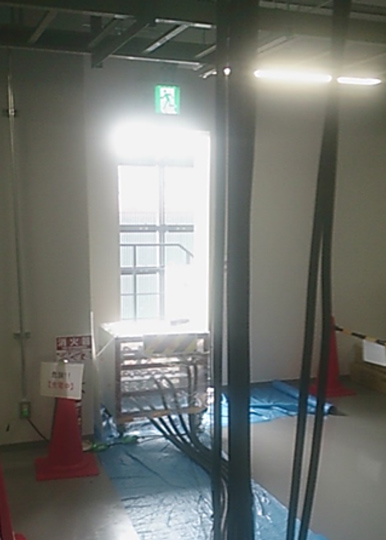

（左から設置状況①、設置状況②、敷設状況①、敷設状況②）
